市場上比較常見的儲能集裝箱消防系統有三種，一種是全淹沒的設計思路，采用氣體滅火系統來滅火；第二種采用氣體滅火系統＋噴淋的方式，因為儲能集裝箱內鋰電池明火被氣體迅速滅掉后需要用水來降溫；第三種采用PACK級滅火解決方案，就是針對每個電池包設計的滅火解決方案。下面對上述介紹的儲能集裝箱消防系統逐一介紹，希望能給讀者帶來一點幫助。

一、全淹沒滅火

1、系統組成：滅火裝置、探測系統、滅火劑輸送管路

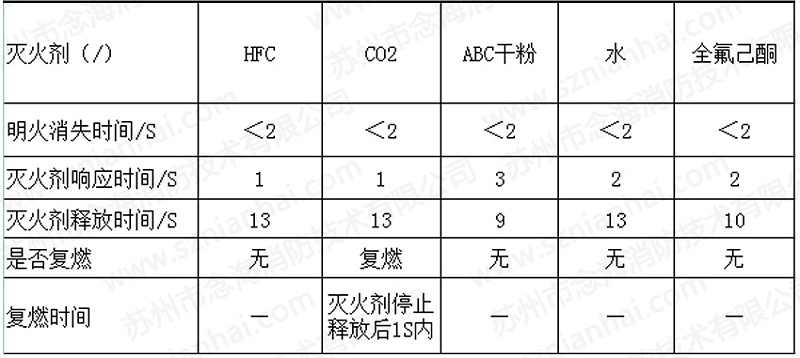

①滅火裝置介紹：通常儲能集裝箱消防系統會選擇七氟丙烷滅火系統，實驗表明鋰電池在密閉情況下起火七氟丙烷能夠迅速滅火，在密閉環境下不會復燃；超細干粉也可以迅速滅火，不會復燃；二氧化碳可以迅速滅火，但是會復燃；氣溶膠沒做過實驗，暫時不清楚;全氟己酮能夠迅速滅火，在密閉環境下不會復燃，全淹沒滅火選擇全氟己酮不是很多，目前還沒放開認證，簇級滅火選用全氟己酮比較多；水滅鋰電池火災是最好的，降溫效果最好，很多換電站場景會設計一個水池，將熱失控后的電池第一時間轉移到水池內，不方便移動電池的儲能集裝箱會在設計氣體滅火系統的同時加裝噴淋系統。

②探測系統：鋰電池儲能集裝箱我們通常會設計多種探測器，比如溫度；煙霧；可燃氣體；一氧化碳；氫氣等探測器，來感知火情，通過預制算法，啟動滅火裝置。

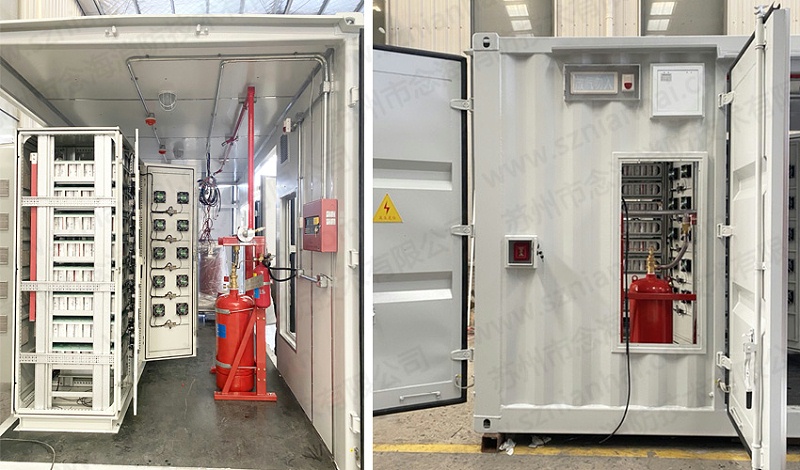

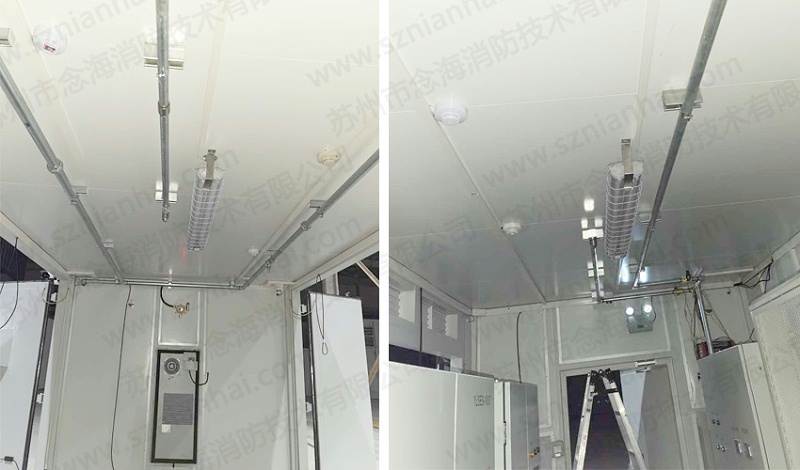

③滅火劑輸送管路：儲能集裝箱消防系統當選用管網式七氟丙烷時會用到氣體專用管道，通常會將電氣區與儲能區分開，電氣區采用懸掛式滅火裝置，儲能區采用管網式七氟丙烷。通過管網輸送到防護區布置多個噴頭可以保障滅火劑均勻噴放。當然也有一些不太正規的設計，比如電氣區和儲能區共同采用一套管網七氟丙烷，考慮到七氟丙烷有毒反應濃度為10.5%，所以在共用一套管網七氟丙烷的情況下，電氣區七氟丙烷在快速泄露和噴放時濃度很容易達到10.5%。

2、滅火原理：自動狀態下，防護區內任一路探測器探測火警信號室內聲光響，兩路探測器同時探測到火警信號，室內外聲光同時響，主機面板上會有延時（出廠設置默認延時啟動時間：30S,延時啟動時間可調），在電磁閥安全銷拔掉的前提下系統延時30秒自動噴放。

3、三種啟動方式：

①自動啟動：主機打在自動狀態，當探測器達到預設值，按照預設算法，自動滅火，系統一般會設置延時，建議在儲能這種場景，延時時間可以縮短在10S,甚至更短。民用建筑比如數據機房，配電房，檔案室我們一般會設置30S，但是在儲能集裝箱這種場景，因為空間比較小，而且火勢一旦蔓延特別快，所以在對操作人員充分培訓的情況下，能夠識別滅火系統在噴放前的提示，比如室內外聲光同時響起，就迅速離開集裝箱，延時時間設置在10秒甚至更短都是可以的。

②電氣手動啟動:通過緊急啟動按鈕啟動，按下緊急啟動按鈕，主機會有延時，延時達到設定的時間后，系統就會噴放。

③機械應急啟動：拔掉電磁閥上的安全銷，通過手動按下電磁閥手柄，從而擊穿滅火裝置膜片啟動，這種啟動方式在儲能集裝箱這種場景盡量不要使用，如果非要使用要做好防護。如果滅火裝置在需要滅火的防護區內，這個時候按下電磁閥，藥劑就會立馬噴出，人員沒有逃生時間；如果滅火裝置和需要滅火的防護區不在同一區域，比如滅火裝置在電氣區，起火在儲能區，同時滅火裝置緊且緊保護儲能區的情況下，才可以按，如果滅火裝置是同時保護電氣區和儲能區也不建議按，這個時候也存在人員沒有逃生的問題。還有短路上設置電磁閥通過電磁閥控制分區的情況，也不建議采用手動按下電磁閥的方式來滅火。

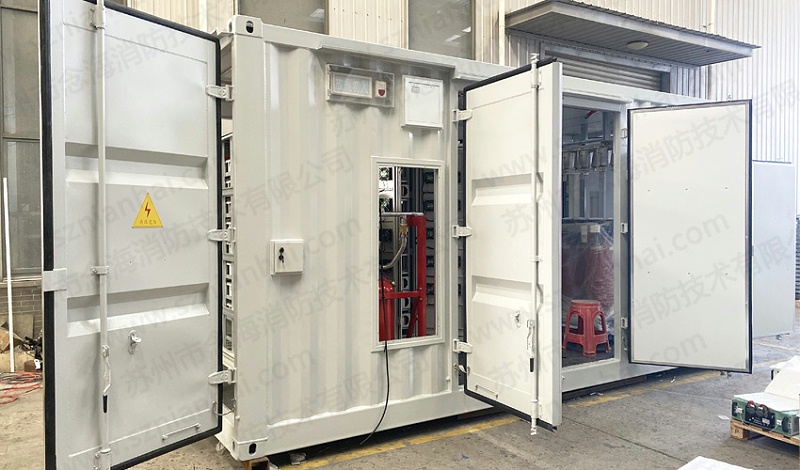

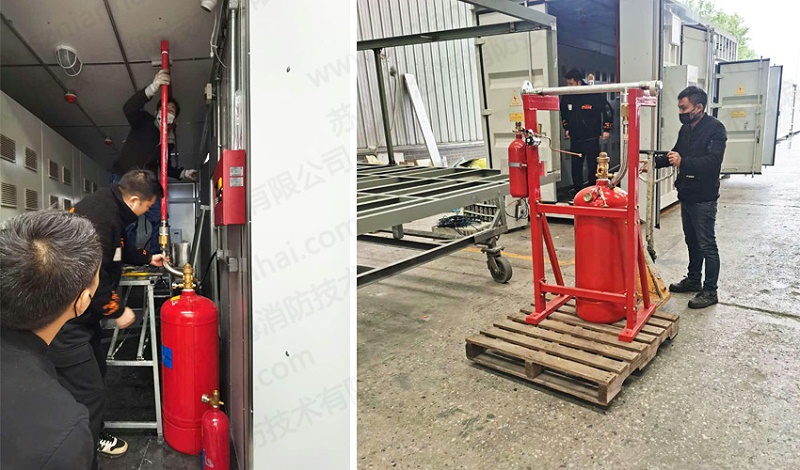

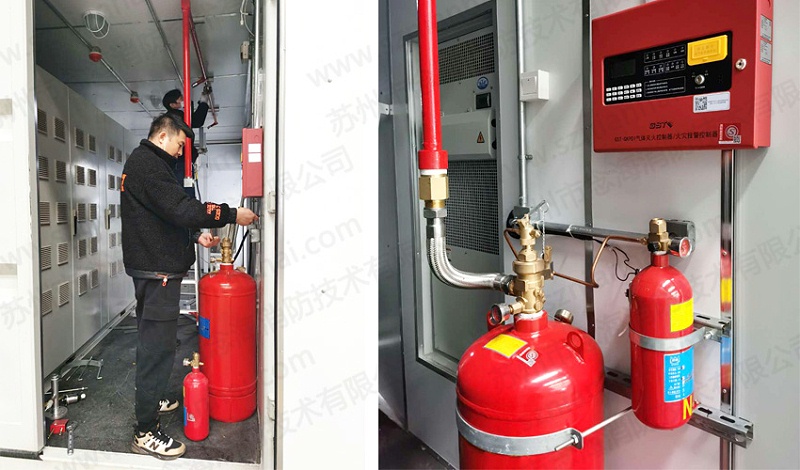

4、現場施工細節圖：

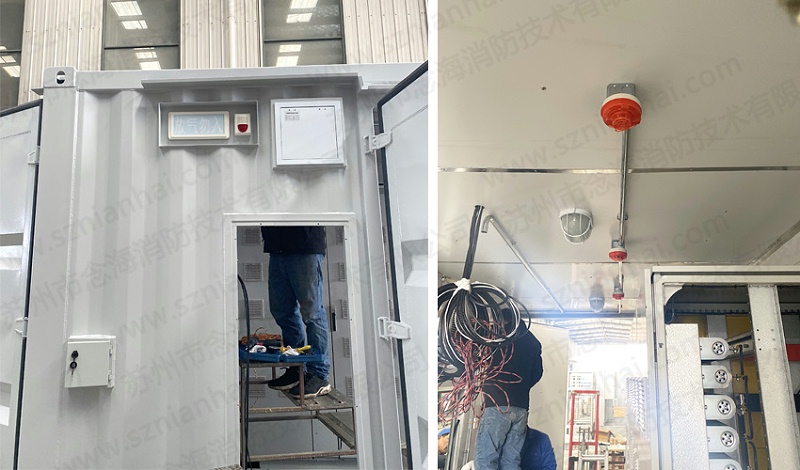

儲能集裝箱消防系統的施工是比較講究細節的，比如泄壓口要做密封措施；比如緊急啟停要有密封措施，密封不好容易有短路風險；比如聲光和放氣燈都要做好防雨措施，減少電氣短路風險。

二、氣體滅火系統+噴淋

儲能集裝箱消防系統設計了氣體滅火系統，同時加裝噴淋，這種方案是考慮比較全面的，而且在設計科學的情況也是最經濟的，初期火災能夠及時抑制，給接下來的人員處理爭取了寶貴時間。如果火災很大，噴淋啟動也觸發了，如果水資源比較充足的情況下，正常是可以將火災完全抑制的，如果水資源不充分也能給人員處理爭取到更多寶貴時間。

當儲能集裝箱安裝在戶外偏遠地區，同時也沒有水資源的情況下，現場應有應急預案，比如如何快速將起火電池拆下，如何快速將起火電池移出集裝箱，這些基本的預案及對應裝備比如叉車必須要有。

科學設計噴淋系統至關重要，市場上很多集裝箱噴淋系統很多不科學，沒有配置測壓裝置，噴頭采用敞開式噴頭，管路上設置電磁閥的配線沒有防火措施等等錯誤配置比較多，原因都是業主沒有很好的消防專業工程師，怎么省錢怎么來，每個火災的發生都是有原因的，找專業的公司科學規劃是基本保障。

三、PACK級滅火

儲能集裝箱PACK級滅火，通過復合探測器，管路電磁閥，滅火裝置點噴等技術，探測和噴頭保護到每個電池包，核心價值點是在電氣火災的初始階段就能有效的監測與抑制撲滅。

PACK級滅火造價相對高一些，在危險系數比較高的儲能場景，針對性的設計滅火方案。

近年來，我國新型電儲能技術發展取得重要進展，目前已基本實現了由研發示范向商業化初期過渡。“十四五”將是儲能實現規?；l(fā)展的關鍵時期，絕對不能在安全環節出事故，影響儲能產業可持續健康發展。儲能電站建設首先要把安全放在第一位，一定要把安全納入硬成本支出，解決了安全問題才能更好的助力儲能產業快速發展。

儲能集裝箱消防系統無論哪種解決方案都不是單獨工作的，需要從前期設計，到施工安裝，到后期運維有完整、系統的消防解決方案，對不同類型的儲能事故隱患，設計不同的滅火解決方案及應急預案。才能保證儲能電站的全生命周期平穩運行。

以上就是我們針對儲能集裝箱消防系統三種方案逐一介紹，希望能給讀者帶來一點幫助。如果讀了有收獲的歡迎點贊評論，如有不足之處，歡迎批評指正。
