七氟丙烷滅火裝置是以七氟丙烷為滅火劑的一種氣體滅火系統，滅火原理是以化學滅火為主兼具降低氧氣濃度的物理滅火相結合來進行滅火，因此具有滅火效率高、滅火濃度低的特點。由于七氟丙烷不含有氯或溴，不會對大氣臭氧層發生破壞作用，七氟丙烷滅火裝置被廣泛應用在數據機房、檔案庫房、高低壓配電房、儲能集裝箱、汽車實驗室、高低溫環境倉、工業設備等場所，深受使用者的青睞。

一、七氟丙烷滅火裝置生產流程

七氟丙烷滅火裝置由滅火劑儲瓶、滅火劑儲瓶框架、瓶頭閥、液流容器閥、選擇閥、安全閥、自鎖壓力開關、驅動鋼瓶、驅動鋼瓶框架、電磁閥、氣流單向閥、管網和噴嘴等部分組成，下面就幾個重要的部件對生產流程加以說明。

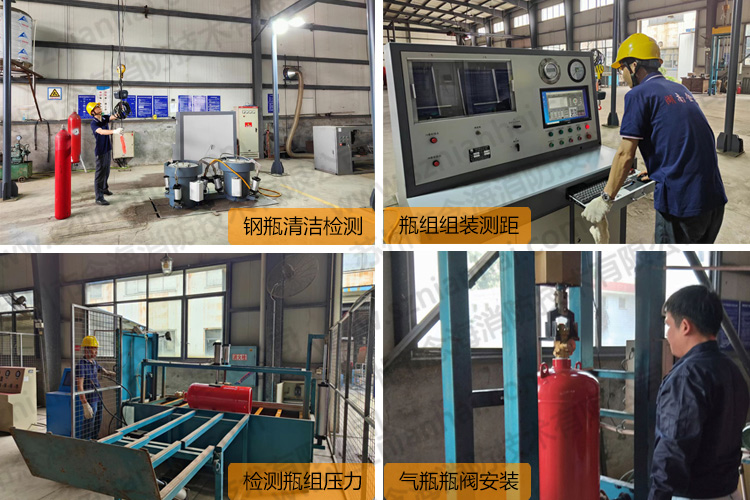

1、鋼瓶清潔檢測：對七氟丙烷氣瓶進行前處理，確保內部干燥無雜質；

2、瓶組組裝：將容器閥和鋼瓶按力距要求進行組裝；

3、強度試驗：對空瓶組進行強度試驗檢驗鋼瓶的壓力強度；

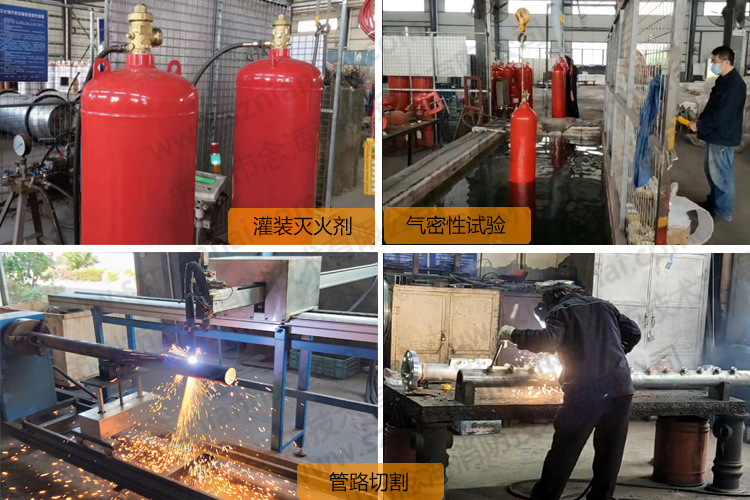

4、灌裝七氟丙烷滅火劑：置換、抽真空后對氣瓶進行滅火劑充裝、加壓，將鋼瓶?jī)?nèi)抽至-0.02—-0.05MPa，根據設計好的要求充裝相應劑量的滅火劑，氮?dú)饧訅褐凉Q工作壓力；

5、氣密性試驗：將鋼瓶整體放入水池中檢驗整體密封性；產品標識，按要求對產品進行標識；

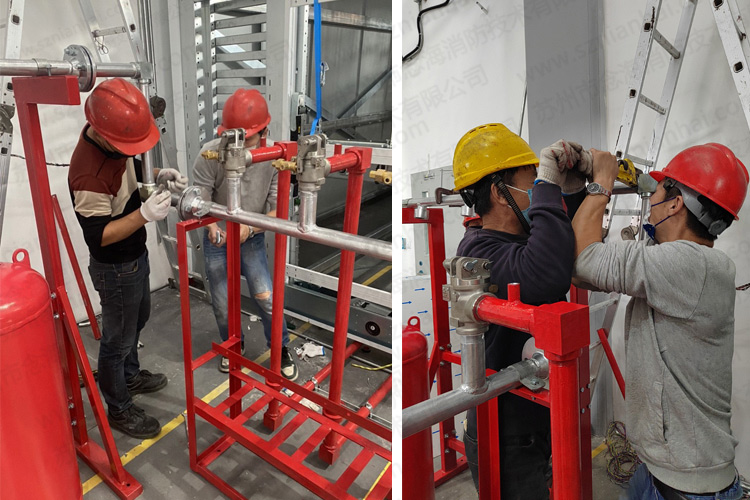

6、滅火劑瓶組架焊接：根據用戶及要求按照設計好的尺寸進行焊接切割滅火劑瓶組架，確?，F(xiàn)場能夠安裝便捷。

二、七氟丙烷滅火裝置主要部件

1、滅火劑瓶

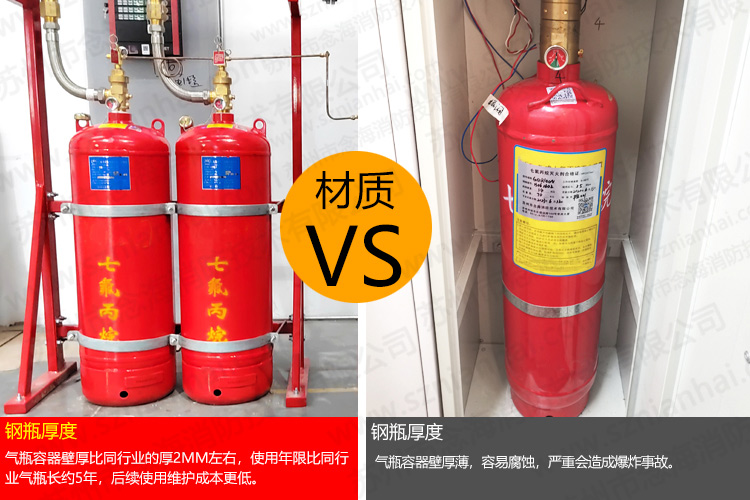

滅火劑瓶作為七氟丙烷滅火裝置重要的部件，常見的尺寸有40L、70L、90L、100L、120L、150L、180L，可滿足不同大小防護區的要求。滅火劑瓶一般包括氣瓶、容器閥、安全泄放裝置、虹吸容器，其中虹吸管為重要組成部分，內徑要求與容器閥通徑相同，為減少阻力損失，虹吸管的下端應有約30°斜口，且棱邊倒圓角，為保證滅火劑充分釋放和避免儲氣瓶?jī)?nèi)沉積的污物進入系統管道，通常管端距容器底部約3~8mm。

2、選擇閥

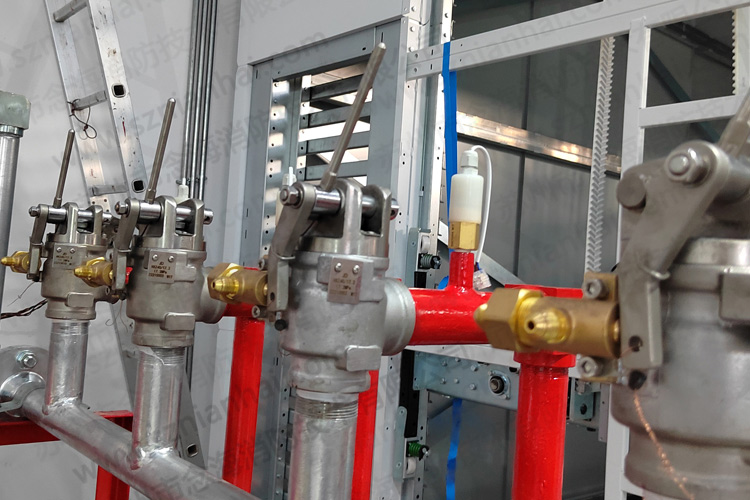

選擇閥又叫分配閥，用于組合分配系統中，安裝在滅火劑釋放管道上，由它控制滅火劑釋放到相應的防護區。在組合分配系統中每個防護區設置一個選擇閥，一般情況下它先于容器閥打開或與容器閥同時打開。選擇閥有多種規格，DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150，選擇不銹鋼材質，確保選擇閥的穩定。

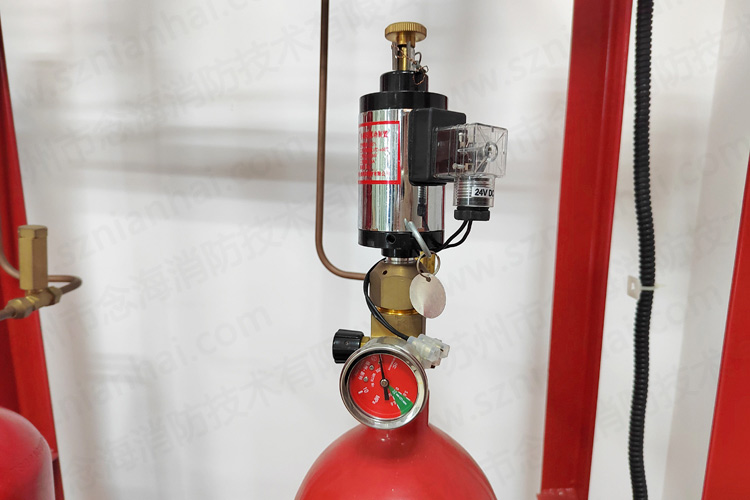

3、電磁閥

電磁閥的作用是準確高效的擊穿驅動瓶瓶頭閥里的安全膜片，電磁閥的撞針力度取決于線圈質量及數量，只有質量好的電磁閥才可以有效的啟動，電磁閥的質量關系到整個系統能否正常進行噴放。

4、集流管

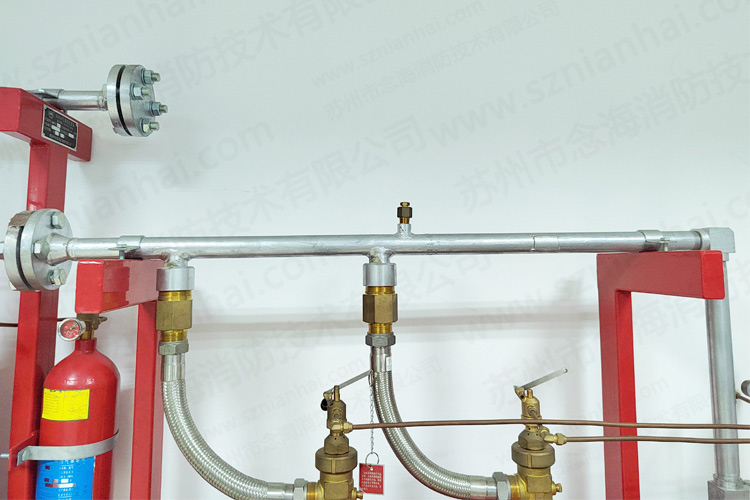

集流管用來匯集滅火劑瓶組釋放的滅火劑。其徑向入口處連接液流單向閥，管路兩端焊接法蘭，一端配法蘭蓋，一端與滅火劑輸送管或分配管相連。集流管內外表面鍍鋅，保障整個系統管路順暢。

以上是七氟丙烷滅火裝置其中一些部件的介紹，市面上有些不良商家以次充好，部件質量不過關，關系到整個七氟丙烷滅火系統的安全性，建議找品牌商家購買，避免后期使用時的不必要麻煩。

三、七氟丙烷滅火裝置安裝注意事項

七氟丙烷滅火裝置安裝施工需遵循《氣體滅火系統施工及驗收規范》GB50263，實際施工中需要根據現場情況進行調整，保障七氟丙烷滅火裝置能夠有效運作。

1、滅火劑瓶

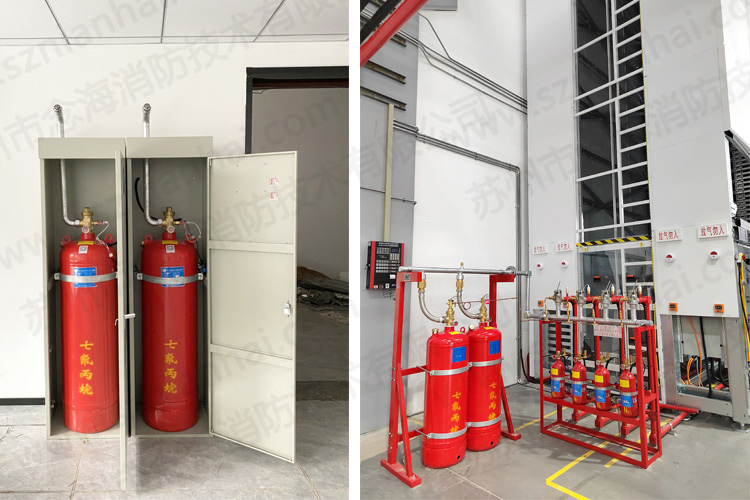

柜式七氟丙烷滅火裝置放置在防護區內，柜體應做到輕拿輕卸，防止碰撞、震動、倒置及傾斜。柜式七氟丙烷滅火裝置在噴放時，要產生沖擊和震動，所以應將其固定牢靠；柜體放置位置應留有足夠的操作空間，操作面距墻或兩操作面之間的距離不小于1m。

管網式七氟丙烷滅火系統需要將滅火瓶存儲在專門的地方，我們叫做氣瓶間。專用的氣瓶間一般是要靠近防護區，使用的時候更加方便。同時，氣瓶間使用的材料一定是符合國家二級防火標準的，空間的壓力要標準，同時保證空間的溫度在-10℃至50℃之間。

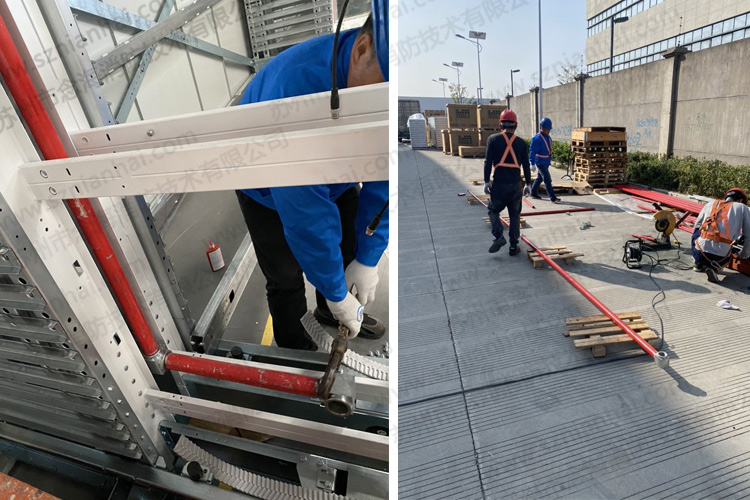

2、滅火劑管道施工注意事項

滅火劑管道選擇無縫鋼管，同時在表面進行鍍鋅處理，可以有效避免出現藥劑泄漏的情況出現。同時，各個部位的連接閥頭也要用局部的焊接進行連接，與鍍鋅層的制作，徹底保證藥劑運送過程中不會有泄漏等情況發生。

3、噴嘴的安裝

噴嘴是氣體滅火系統中控制滅火劑流速并保證滅火劑均勻分布的重要部件，安裝在吊頂下的不帶裝飾罩的噴嘴，其連接管管端螺紋不應露出吊頂；安裝在吊頂下的帶裝飾罩的噴嘴，其裝飾罩應緊貼吊頂，這樣可以保證其安裝的穩定性。同時，噴嘴要選擇相對應的規格與型號，不能隨意的選擇，容易有掉落的情況。

四、七氟丙烷滅火裝置使用方法

七氟丙烷滅火裝置按照型式可分為管網、柜式和懸掛式三種型式，七氟丙烷滅火裝置有自動啟動、手動啟動、機械應急啟動三種啟動方式

1、自動啟動

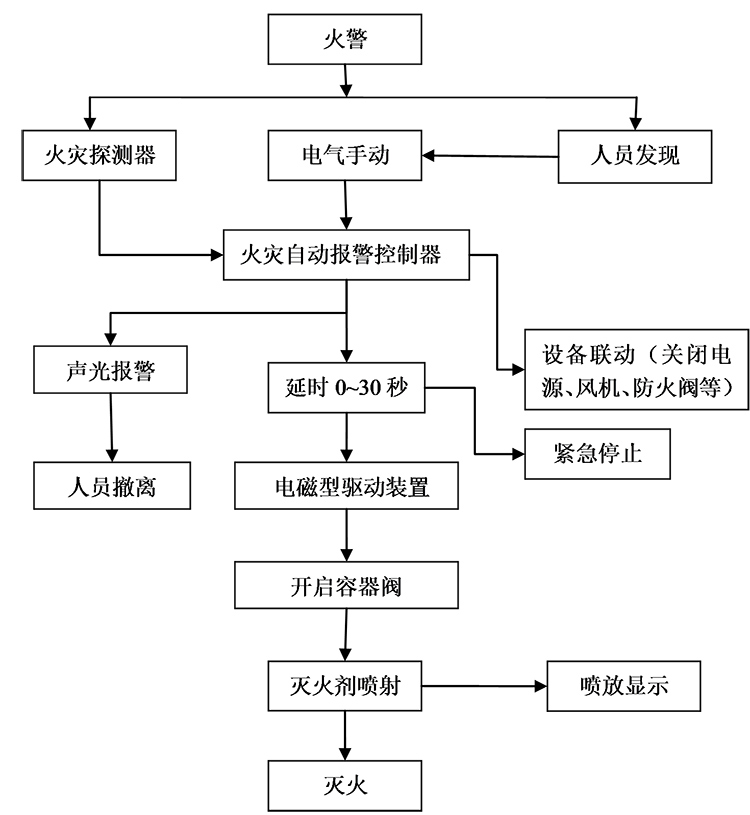

將氣體滅火主機上的控制方式選擇鍵撥到“自動”位置時，滅火系統處于自動控制狀態。當防護區發生火情，第一個探測器（感煙探測器）發出火災信號，室內聲光響，此時人員可根據現場情況進行撤離，第二個探測器（感溫探測器）發出火災信號，室外聲光、警鈴響，氣體滅火主機啟動發出聯動指令，關閉連鎖設備，經過一定延時時間（0～30秒可調，此期間防護區人員必須全部撤離），主機向七氟丙烷滅火裝置發出滅火指令，電磁驅動閥動作打開容器閥，釋放驅動氣體，驅動氣體順序打開相應的選擇閥和滅火劑瓶組容器閥，釋放滅火劑，實施滅火。

2、手動啟動

將氣體滅火主機上的控制方式選擇鍵撥到“手動”位置時，滅火系統處于人工電氣控制狀態。當防護區發生火情，可按下手動控制器或主機上啟動按鈕即可使火災報警控制器發出滅火指令，按規定程序啟動滅火系統釋放滅火劑，實施滅火。手動啟動一般是有人值守的防護區使用，可及時操作。

PS:如果自動啟動和手動啟動延時期間內發現異常情況，仍可終止系統的啟動。即按下手動控制盒或火災報警控制器上的緊急停止按鈕，便可以阻止控制器向滅火設備發出滅火指令，從而終止系統的啟動。

3、機械應急啟動

當防護區發生火情，氣體滅火主機不能發出滅火指令（自動啟動和人工電氣啟動失靈），工作人員應采取機械應急手動操作啟動滅火系統。

操作方法：壓下上電磁驅動閥的手柄打開驅動氣體瓶組容器閥，釋放驅動氣體，啟動系統實施滅火。若上述操作失效，這時應首先扳動相應選擇閥上的手柄，打開選擇閥，再按下該防護區的滅火劑瓶組先導閥手動手柄，開啟容器閥，釋放滅火劑，實施滅火。注：柜式七氟丙烷滅火裝置此方法會有危險性，不建議使用。

五、七氟丙烷滅火裝置維護注意事項

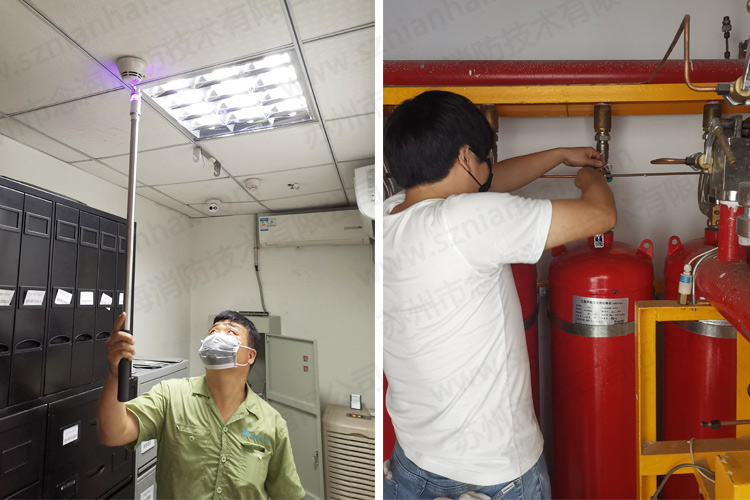

1、每月進行外觀檢查，無碰撞變形及機械損傷、表面無銹蝕、保護涂層完好、安全卡簧完整方可繼續使用；

2、每個季度進行七氟丙烷滅火裝置進行功能調試，對裝置電磁驅動閥進行動作試驗：將電磁驅動器卸下，用控制器自身的控制線路進行模擬動作，電磁驅動器應啟動正常，方可繼續使用，若發生故障應及時維修或予以更換；

3、七氟丙烷滅火裝置每三年一次進行一次檢測，對整個氣體滅火系統進行一次全面檢查維修，包括瓶頭閥、管道、強度試驗、密封性試驗、動作試驗等，更換密封件、膜片及其他易損件等。

以上就是關于七氟丙烷滅火裝置的介紹、使用方法、安裝注意事項及維護注意事項等，僅供大家學習和參考，希望對大家有所幫助。如果覺得這篇文章對大家有所幫助，大家可以給小編幫忙點贊評論一下哦，感謝大家支持0512-67951790。
