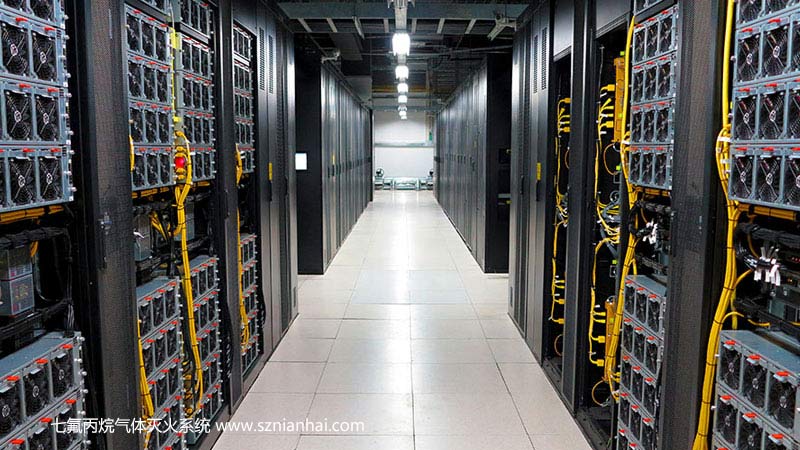

七氟丙烷氣體滅火系統作為常用的氣體滅火系統之一，在通信機房上的應用已越來越成熟，很多工程公司或業主也都會選擇七氟丙烷氣體滅火系統來保護通信機房，本文從管網的布置、噴頭的布置、滅火系統的操作與控制、泄壓口的面積和設置4個方面提出了系統設計應注意的問題。

一、工程概況

某機房樓工程，建筑面積約為9155㎡，建筑高度為18.6m，其中地下室為3m，2-4層為4.5ｍ，局部5層，地下局部1層。地下室為泵房，一層和四層為倉庫，二和三層為機房，其中一層設置了消防控制室。本建筑主要房間：倉庫、交換機房、電力電池室、傳輸機房、走道、鋼瓶間、強電井、弱電井、泵房、消防控制室、油機房、高低壓變配電室等。氣體滅火系統的設計范圍包括2G交換機房、3G交換機房、傳輸機房、電力電池室。保護區最低環境溫度為20℃。

二、七氟丙烷氣體滅火系統設計計算

1、防護區的劃分

此系統共4個保護區域，將二層、三層的2G交換機房、3G交換機房、傳輸機房、電力電池室分別作為防護區，進行氣體滅火設計。采用GQQ90七氟丙烷氣體滅火系統產品，防護區采用全淹沒滅火，設計成一套四區的組合分配系統，具有同保護選擇滅火功能。

2、設計原理

七氟丙烷氣體滅火系統具有自動、手動及機械應急操作3種啟動方式。

自動狀態下，當防護區發生火警時，火災報警控制器接到防護區內第一個火災信號時，滅火控制器啟動防護區門口上方的聲光報警器，使其發出尖銳的警報聲和閃爍的白光，通知值班人員馬上趕到現場處理。如果火情繼續蔓延，報警控制器接收到第二個火災信號時，滅火控制器啟動防護區內的消防警鈴，發出鈴聲，通知工作人員馬上撤離，同時立即發出聯動信號關閉排風機及防火窗，為滅火作好準備，如果發現火情并不嚴重，可以用手提式滅火器把火滅掉，在延時范圍內可以按下區域啟動／停止盒可使系統不動作。經過30S時間延時，氣體滅火控制器輸出24V直流電，啟動滅火系統，七氟丙烷氣體滅火劑經管網施放到防護區，同時氣體滅火控制器面板噴放指示燈亮。氣體滅火控制器接收壓力訊號器反饋信號，防護區內門燈顯亮，避免人員誤入。

當工作人員在防護區工作時，可以通過防護區門外的自動／手動轉換器（防護區的主要出入口需安裝自動／手動轉換器、區域啟動／停止盒），使系統從自動狀態轉換到手動狀態，當防護區發生火警時，滅火控制器只發出報警信號，不輸出動作信號。由值班人員確認火警，按下控制器面板或擊碎防護區門外區域啟動／停止盒，即可立即啟動系統，噴放七氟丙烷滅火劑。

當自動、手動緊急啟動都失靈時，可進入儲瓶間內實現機械應急操作啟動。只需拔出對應防護區啟動瓶上的手動保險銷，拍擊手動按鈕，即可完成整套七氟丙烷氣體滅火系統的啟動噴放工作。

3、設計計算過程

（1）電控設計

每層各設置一臺氣體滅火控制器。依據《氣體滅火系統設計規范》GB50370每個防火分區各設置一個聲光報警器、一個區域啟動／停止盒、一個自動／手動轉換器，每個房間的門口各設置一個放氣指示燈，每層各設置7個消防警鈴。

（2）系統管網設計

確定滅火設計濃度，依據《氣體滅火系統設計規范》GB50370規定取C1＝8%。

計算滅火劑設計用量，防護區滅火設計用量或惰化設計用量：

W為滅火設計用量（KG）；C1滅火設計濃度或惰化設計濃度（%）；S為滅火劑過熱蒸汽在101kPa大氣壓和防護區最低環境溫度下的比容（m3/KG）；V為防護區的凈容積（m3）；K為海拔高度修正系數，可按《氣體滅火系統設計規范》GB50370附錄B的規定取值，海拔小于1000m，取為1，S＝0.1269＋0.000513T，其中T為防護區最低環境溫度（℃），T＝20℃，S＝0.137160，因此計算如下：W=1816.11/0.13716*8/(100-8)1151.4kg。

設定滅火劑噴放時間，依據《氣體滅火系統設計規范》GB50370規定，取t=7S。

設定噴頭布置與數量，其保護半徑為R=4.5，故設定噴頭數為16只，按保護區平面平均布置噴頭。

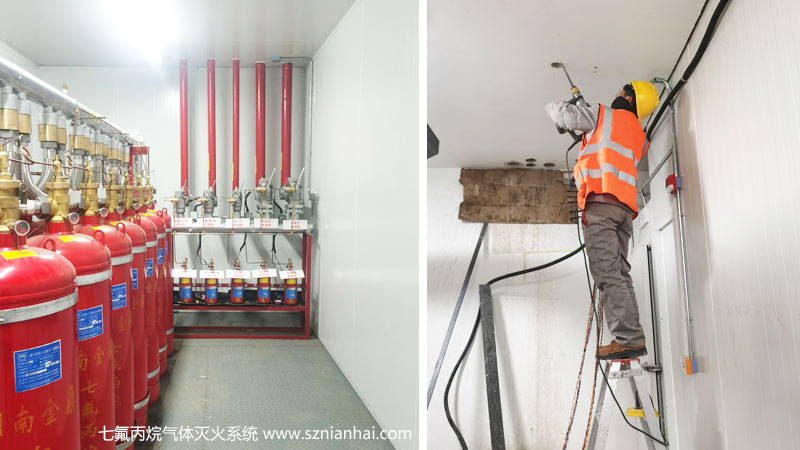

選定滅火劑儲存容器規格及數量，滅火儲存容器選用90L的滅火儲存容器，充裝率≤115kg/m3，暫定為700KG/m3，鋼瓶數n=1151.4/90*(700/1000)=18.3,取n=19。

繪制管網計算圖并計算管道平均設計流量，主干管：Qab=W/T=1151.4/7=164.49kg/m3；

計算防護區泄壓口面積和充裝率，防護區的泄壓口面積，宜按下式計算：Fx=0.15*Qx/根號Pf

Fx為泄壓口面積（㎡）；Qx滅火劑在防護區的平均噴放速率（kg/s）；Pf為圍護結構承受內壓的允許壓強（Pa）。泄壓口面積為Fx=0.15*Qx/根號Pf=0.15*164.49/根號1200=0.71㎡。

以上是關于七氟丙烷氣體滅火系統管網設計的一些重要參數。

三、結語

七氟丙烷氣體滅火系統的設計，在遵循《氣體滅火系統設計規范》的基礎上，應結合工程實際進行，各項參數的選擇要規范、合理，確保系統既要滿足經濟要求，又要做到安全可靠性高，在火災中切實可靠地發揮滅火作用。
